在深圳某通信设备企业的实验室里，工程师们正盯着示波器上扭曲的信号波形发愁。他设计的5G基站功放板在24GHz频段出现了严重的信号失真，这个棘手的问题已经困扰团队两周。直到他们更换了PCB基材供应商，信号完整性问题才迎刃而解——这个真实案例揭示了高速材料选择对电子设计的决定性影响。

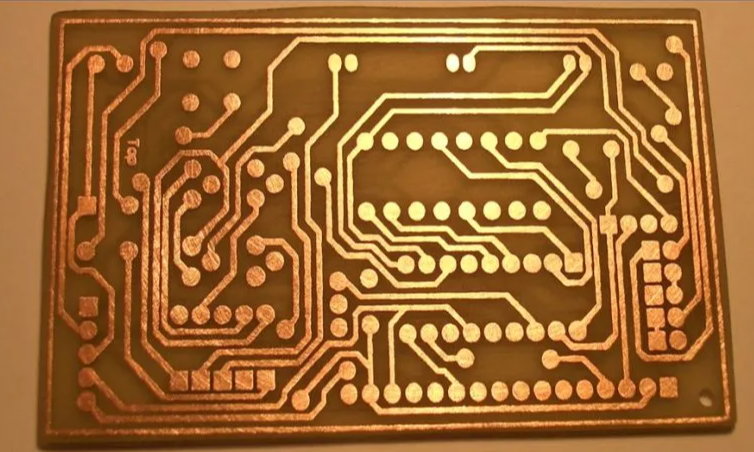

一、重新定义PCB高速材料
1.1 临界速度标准
当信号上升时间小于3ns或传输速率超过1Gbps时，常规FR-4材料开始显现性能瓶颈。以PCIe 5.0接口为例，其32GT/s的传输速率要求材料在28GHz频点的损耗必须低于0.004。
1.2 材料演进图谱
从传统环氧树脂到改性聚酰亚胺，再到最新的液晶聚合物（LCP），高速材料的迭代始终围绕三个核心参数展开：
介电常数（Dk）：决定信号传播速度（v=c/√Dk）
损耗因子（Df）：影响信号衰减程度
热膨胀系数（CTE）：决定结构可靠性
二、材料参数背后的物理真相
2.1 介电常数的温度陷阱
某品牌改性FR-4在23℃时Dk=3.8，但当温度升至100℃时，Dk会漂移至4.2，这直接导致高速信号的时序错乱。建议选择Dk温度系数＜50ppm/℃的材料。

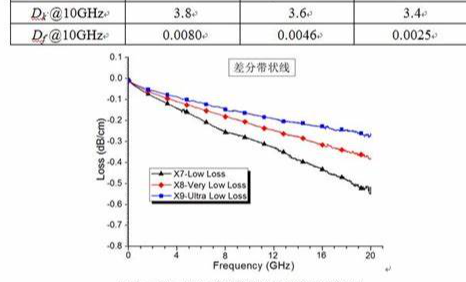

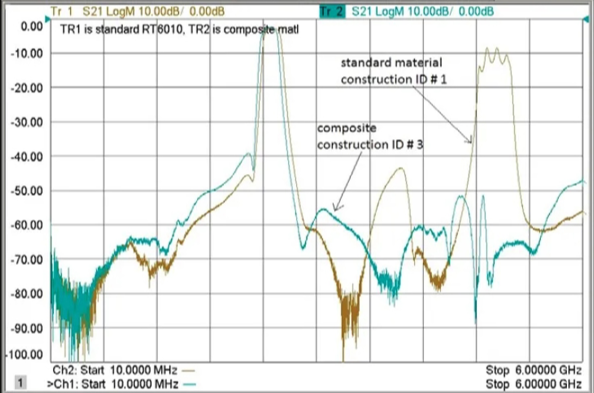

2.2 损耗因子的频率魔咒
以罗杰斯RO4350B为例：
1GHz时Df=0.0031
10GHz时Df=0.0037
2.3 铜箔粗糙度的隐形杀手
HVLP铜箔表面粗糙度（Rz）从常规5μm降至1μm，可使10GHz信号损耗降低18%。但超平滑铜箔会降低剥离强度，需要特殊的表面处理工艺。
三，选型决策矩阵（实战案例）
3.1 成本敏感型方案
某国产新能源汽车毫米波雷达项目：
工作频率：77GHz
预算限制：＜$200/m²
3.2 超高性能方案
某数据中心112G PAM4光模块：
通道损耗要求：＜-40dB@56GHz
3.3 极端环境方案
某卫星通信载荷项目：
工作温度：-55℃~+125℃
真空环境出气要求：TML＜0.3%
四、工艺适配性陷阱
4.1 钻孔参数对照表
材料类型 | 钻头转速(rpm) | 进给速率(mm/s) | 退刀次数 |
普通FR-4 | 160,000 | 3.8 | 每300孔 |
高频PTFE | 120,000 | 2.5 | 每150孔 |
陶瓷填充材料 | 100,000 | 1.8 | 每80孔 |
4.2 棕化处理工艺窗口
某企业使用ISOLA I-TERA MT40材料时，发现传统棕化液会导致Dk值上升0.15。改用新型有机硅烷偶联剂后，不仅保持Dk稳定，还将剥离强度提升了20%。
五、失效分析红宝书
5.1 典型失效模式
爆板：CTE失配＞8ppm/℃
信号畸变：Dk波动＞5%
CAF失效：离子迁移率＞50ppm
5.2 检测方法革新
引入太赫兹时域光谱技术（THz-TDS），可无损检测：
层间介质均匀性
玻璃纤维排布方向
树脂固化程度
六、前沿材料动态
3D打印陶瓷基板开始进入实用阶段，某军工项目采用Nano Dimension DragonFly IV打印的陶瓷电路：
导热系数：25W/mK
介电损耗：0.0005@10GHz
可制作0.1mm微孔
在材料选择的十字路口，没有绝对的最优解。某头部手机厂商的射频团队总结出"333法则"：3个核心参数达标、3种工艺验证、3家供应商备选。当你在材料迷宫前徘徊时，记住：真正的工程智慧，往往存在于参数表之外的实践细节中。
