在苏州某毫米波雷达工厂的产线上，一块印有特殊LOGO的PCB板正经历严苛测试。这块用于L3级自动驾驶的77GHz雷达板，在-40℃低温下出现了信号衰减异常。工程师更换了基板材料中的树脂体系后，问题迎刃而解——这个真实案例揭示了不同应用场景对PCB材料的差异化需求。

1.1 基站AAU的毫米波挑战

华为5G Massive MIMO天线单元实测数据显示：

3.5GHz频段：常规FR-4损耗0.02dB/mm

28GHz频段：损耗骤增至0.15dB/mm

解决方案：采用罗杰斯RO4835材料
Dk=3.48±0.05(10GHz)
Df=0.0037(28GHz)
成本较普通材料提升40%，但系统误码率降低3个数量级

1.2 小基站的特殊需求

某城市智慧灯杆5G微基站项目：

工作温度：-25℃~+85℃

湿度要求：95%RH下工作5000小时

选用材料：Isola I-TERA MT40
玻璃化转变温度Tg=200℃
吸水率<0.2%
支持20层高密度互连

二、汽车电子：极端环境下的生存法则

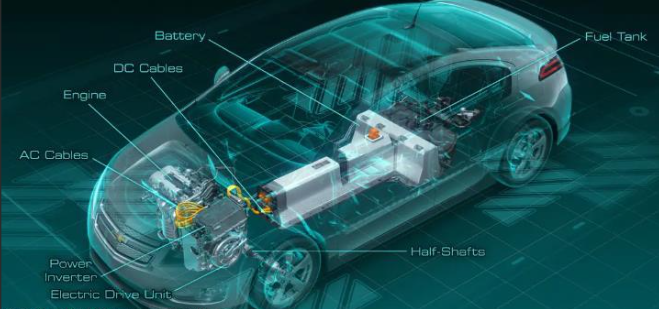

2.1 动力电池管理系统的热考验

宁德时代某BMS主板实测数据：

工作温度：-40℃~125℃

材料选择：台光科技HT-100
CTE(x/y)=12ppm/℃
Z轴膨胀率<3%
通过3000次热冲击测试

2.2 车载雷达的雨雾穿透力

某车企77GHz前向雷达对比测试：

三、数据中心：112Gbps时代的材料革命

3.1 光模块的损耗天花板

某云服务商400G光模块规范：

通道损耗：<0.35dB/mm@56GHz

选用材料：旭化成CLTE-MW
采用超低轮廓铜箔(Rz=0.5μm)
Df=0.002@56GHz
支持0.1mm微孔加工

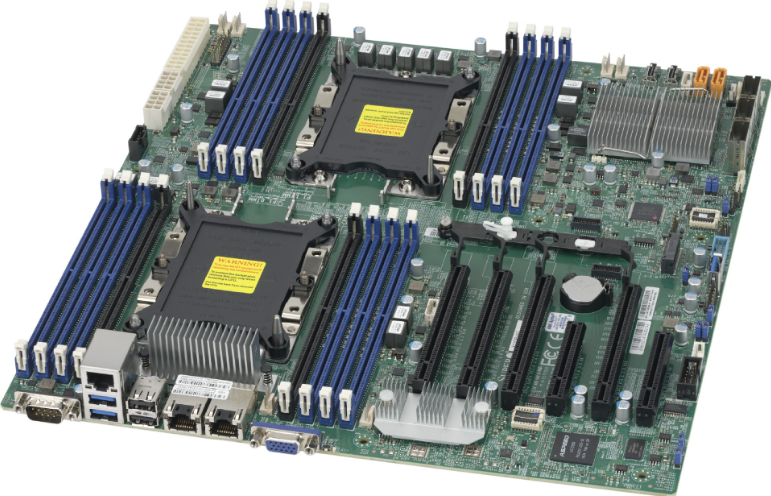

3.2 服务器主板的散热困局

浪潮某AI服务器实测：

处理器功耗：400W

传统材料热阻：45℃/W

改用贝格斯HDF-800：
导热系数1.5W/mK
结温降低18℃
系统稳定性提升40%

四、卫星通信：太空环境的极限测试

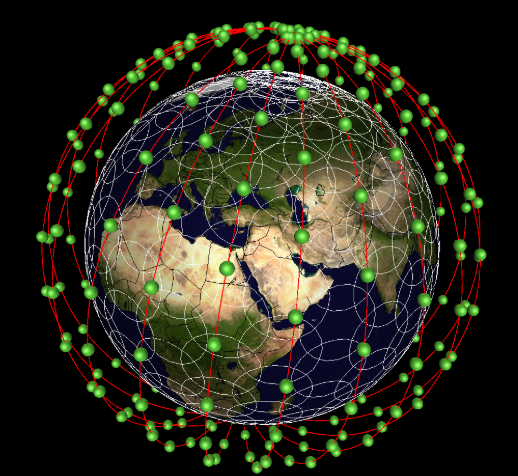

4.1 低轨星座的真空考验

某低轨卫星PCB规范：

出气量(TML)：<0.1%

材料方案：罗杰斯RT/duroid 5880
孔隙率<0.01%
真空3000小时无性能衰减

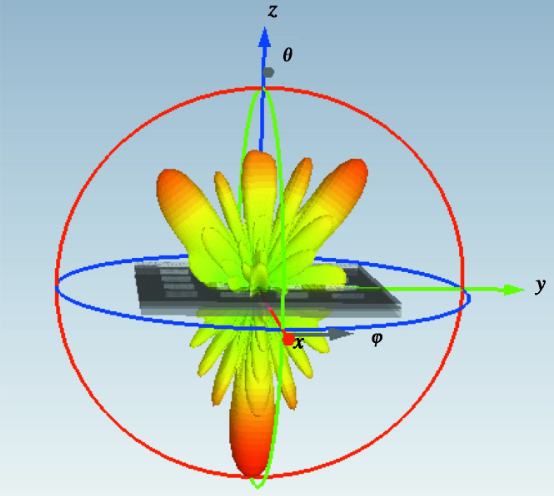

4.2 相位阵列天线的精度保卫战

某相控阵雷达板加工数据：

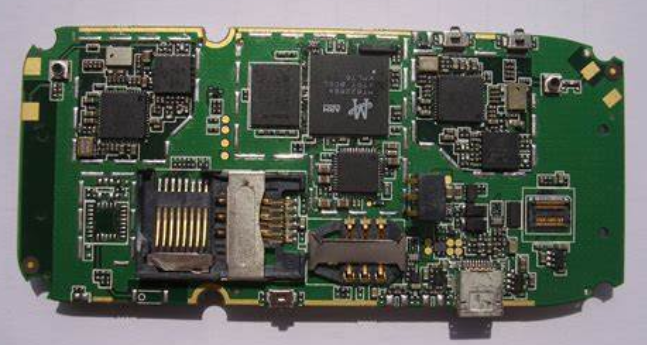

五、消费电子：轻薄化下的平衡艺术

某旗舰手机主板设计教训：

初始方案：超薄LCP材料(0.2mm)
天线效率下降25%

改进方案：混压结构
主板区使用MEGTRON7
射频区使用RO3003
厚度增加0.1mm，但信号完整性达标

六、选型决策树：四大黄金法则

频率定损耗：每增加10GHz，Df容限收紧0.0005

环境选CTE：温差每扩大50℃，CTE要求提高3ppm/℃

成本看叠层：8层板材料成本占比可达35%

工艺问工厂：高频材料钻孔效率可能下降40%

七、未来材料：三维时代的破局者

某研究所测试中的三维结构材料：

玻璃基三维互连材料
介电常数2.7@100GHz
热导率8W/mK
支持TSV深宽比10:1

石墨烯复合基板
损耗降低50%
可弯曲半径<3mm

在深圳硬件开发者大会上，某资深工程师分享了他的"材料相册"——每个项目留存的材料切片记录着不同的失败与成功。这提醒我们：高速材料的选择既是科学，更是需要时间沉淀的工艺艺术。当你在材料迷宫中寻找出路时，记住：最好的选择往往藏在应用场景的细节褶皱里。
