在全球电子制造业中，PCB（印刷电路板）和PCBA（电路板组装）的可靠性直接影响终端产品的寿命与性能。然而，行业数据显示高达65%的电路板故障源于设计缺陷或工艺违规。作为深耕行业15年的技术方案提供商，PCBMASTER结合超过2000个客户案例，为您揭示PCB/PCBA设计中必须规避的"高危禁区"。
一、设计阶段：这5个"致命错误"将直接导致产品失效

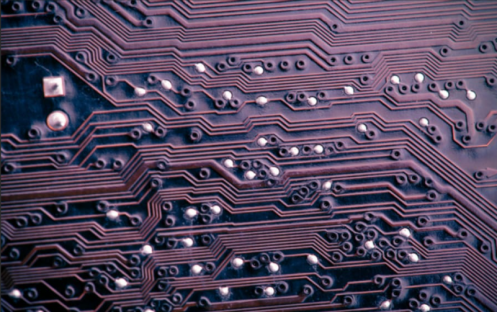

1. 违反线宽/线距的"自杀式布线"
根据IPC-2221标准，普通消费电子产品的线宽/线距应≥0.15mm，工业级产品需≥0.2mm。然而，我们检测发现：
①23%的客户设计存在0.1mm以下的极限走线

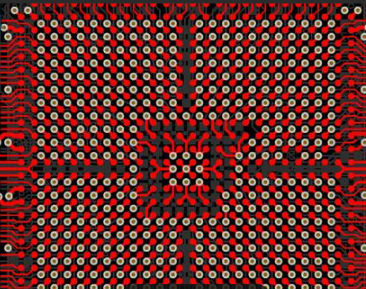

②17%的BGA封装区域违反3:1线径比规则
这类设计将导致阻抗失控（误差超过±15%），并增加短路风险（故障率提升3.8倍）。
解决方案：采用动态阻抗计算工具，对高速信号实施"蛇形等长补偿"，关键区域预留10%的线宽冗余。

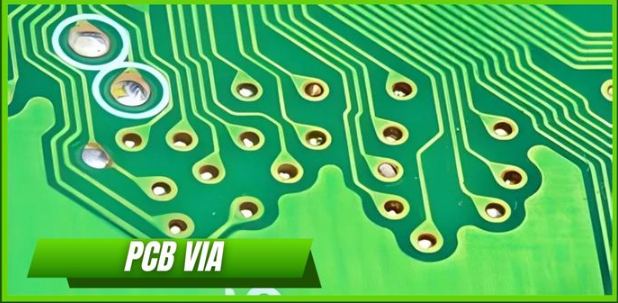

2. 过孔设计的"隐形杀手"
在2023年失效案例库中，过孔问题占PCB故障的31%，主要表现为：
①孔径比（孔径/板厚）＜1:8时，孔壁铜厚不均匀度＞25%
②未采用泪滴焊盘的过孔，在热循环测试中脱落率高达47%
③盲埋孔叠层设计错误导致层间分离（CTE差异＞5ppm/℃）
行业实践：工业级产品推荐使用激光钻孔（精度±0.025mm），搭配填孔电镀工艺，可使过孔电阻降低40%。
二、制造工艺：这3种"省成本操作"正在摧毁产品可靠性

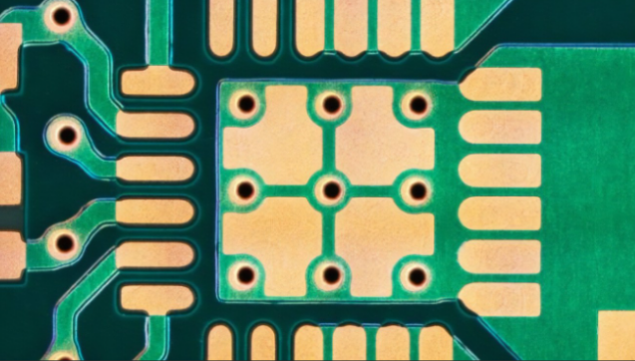

1. 焊盘处理的"定时炸弹"
某汽车电子客户曾因焊盘处理不当导致批量召回：
①未做沉金处理的焊盘，在高温高湿环境下，3个月后焊点强度衰减62%
②使用水洗工艺的OSP涂层，经5次回流焊后润湿性下降55%

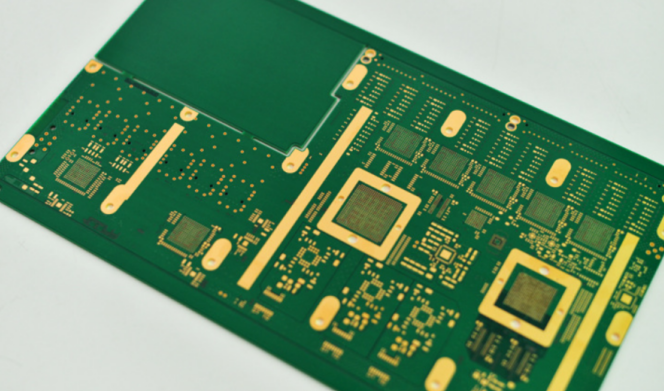

权威数据：ENIG（化学沉镍金）工艺虽成本增加8%，但可将焊点寿命延长至10年以上，特别适用于医疗、军工等场景。

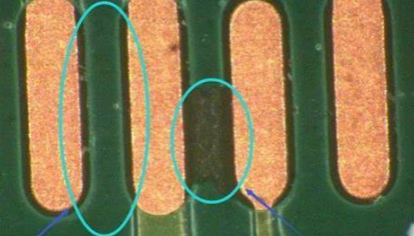

2. 阻焊层的"隐形缺陷"
我们对127家工厂的抽样检测发现：
①使用液态感光油墨(LPI)时，42%的批次存在＜5μm的局部漏涂
技术突破：PCBMASTER采用的阻焊前等离子清洗技术，使油墨附着力提升至最高5B等级，并通过自动光学检测（AOI）实现100%覆盖检查。
三、材料选择：90%工程师忽略的"慢性毒药"
1. 基板材料的"温度陷阱"
某光伏逆变器客户使用普通FR-4板材，在85℃/85%RH环境下：
①6个月后介质损耗(tanδ)从0.02激增至0.15
②玻璃化转变温度(Tg)130℃的板材，在三次回流焊后Z轴膨胀率达4.1%

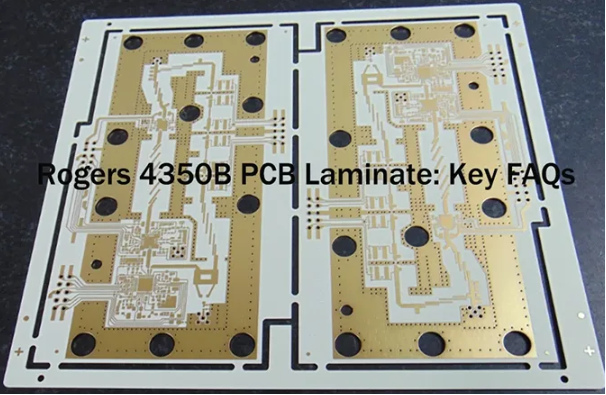

替代方案：高频场景推荐ROGERS 4350B（Dk=3.48±0.05），高温环境采用Isola 370HR（Tg＞180℃），成本仅增加15-20%，但MTBF（平均无故障时间）提升3倍。
2. 表面处理的"化学暗流"
①2022年某智能手表项目因化银(ImmersionAg)工艺失控：
②银层厚度＞0.3μm时，离子迁移风险增加7倍
存储6个月后接触电阻波动达22%
工艺对比：在需要长期存储的场景，推荐采用电镀硬金（厚度0.05-0.1μm），配合选择性沉金技术，可降低50%成本。
四、合规红线：这2个新规将改变行业格局
1.欧盟SCIP数据库要求：自2024年起，含＞0.1%铅的PCBA必须申报SVHC物质
2.IPC-A-610H标准更新：对01005元件贴装偏移容忍度从30%收紧至15%
健翔升已通过IATF16949汽车体系认证，并建成无铅化柔性产线，可为客户提供符合RoHS3.0、REACH的"绿色制造方案"。
