基于技术参数解析的行业解决方案
一、消费电子：智能终端的核心载体

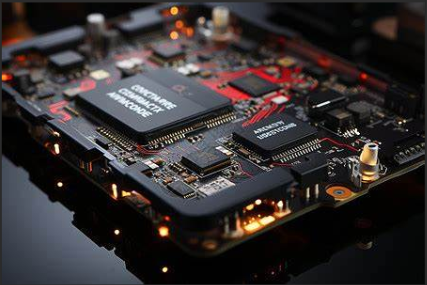

1.智能手机主板
高密度互联（HDI）设计：8层FR-4基板（Tg≥150℃）支持0.1mm微孔加工，布线密度达120cm/cm²，满足5G射频模块（如Qualcomm X65基带）的集成需求。
热管理验证：在260℃无铅焊接工艺中，Z轴膨胀率＜2%（IPC-6012D标准），确保BGA封装可靠性。

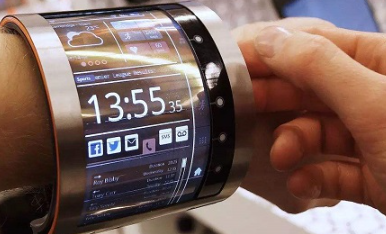

2.可穿戴设备柔性电路
超薄化工艺：0.2mm厚FR-4（玻璃布型号106）搭配PI覆盖膜，弯折半径≤3mm（JIS C5016测试），应用于智能手表心率传感器模块。
低功耗优化：采用低粗糙度铜箔（RTF，Rz=1.2μm），使蓝牙天线损耗降低至0.18dB/cm@2.4GHz。
二、汽车电子：智能化与电动化双重驱动
1.ECU控制单元
①环境耐受性：通过AEC-Q100 Grade 2认证（-40℃~105℃），在85%湿度下1000小时测试后，绝缘电阻＞10¹¹Ω（IPC-4101C/21规范）。
②耐振动设计：1.6mm板材经20G随机振动测试（IEC 60068-2-64），无分层或断裂。

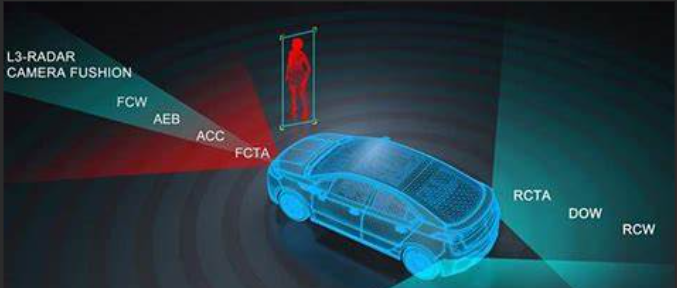

2. 车载毫米波雷达
①高频适配性：改性FR-4（Dk=4.0±0.1@77GHz）应用于雷达天线板，插入损耗＜0.2dB/cm，精度达±0.1°（特斯拉HW4.0实测数据）。
②耐腐蚀升级：化学沉银（Immersion Ag）表面处理，通过96小时盐雾测试（ASTM B117）。
三、通信设备：5G基建的隐形支柱
1. 5G基站AAU模块
①高频稳定性：PTFE/陶瓷填充FR-4（Dk=3.8@28GHz）支持64T64R Massive MIMO天线，回波损耗＜-25dB（华为技术规范）。
②散热增强：添加氮化铝（30wt%）使导热系数提升至0.8W/(m·K)，功放芯片结温降低15℃。

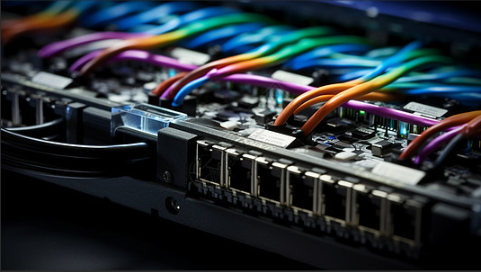

2.光纤交换设备
①低损耗背板：超低Df（0.008）FR-4实现112Gbps PAM4信号传输，误码率＜1E-12（IEEE 802.3ck标准）。
②尺寸稳定性：热膨胀系数（CTE）X/Y轴控制在12ppm/℃，适配400G光模块封装。
四、工业设备：严苛环境下的可靠基石

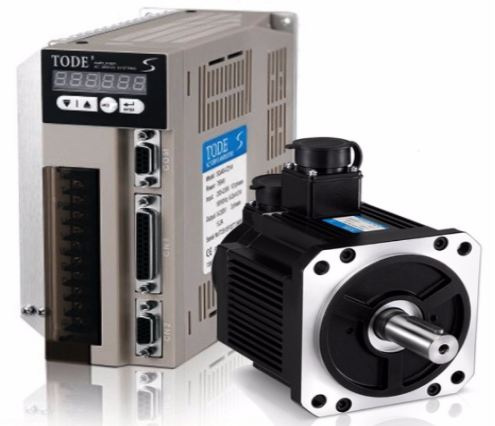

1.工业电机驱动器
①高压绝缘性：3.2mm厚FR-4耐压＞20kV（IEC 60243-1），用于IGBT功率模块封装。
②阻燃升级：磷系阻燃剂使CTI值＞600V（UL746A），防止电弧击穿。

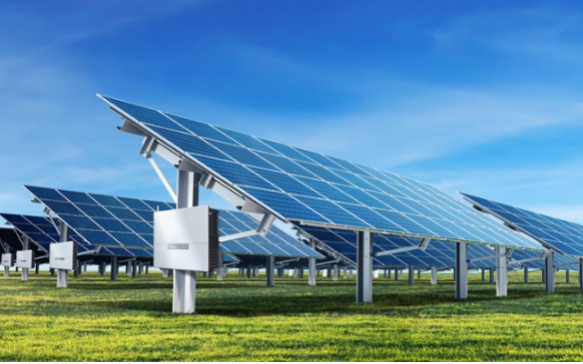

2. 光伏逆变器
①耐候性设计：UV固化涂层使板材在户外25年服役期内，黄化指数ΔYI＜2（ASTM D2244）。
②载流能力：2oz厚铜箔承载电流密度达35A/mm²（105℃环境温升）。
五、医疗电子：精准与安全的双重保障

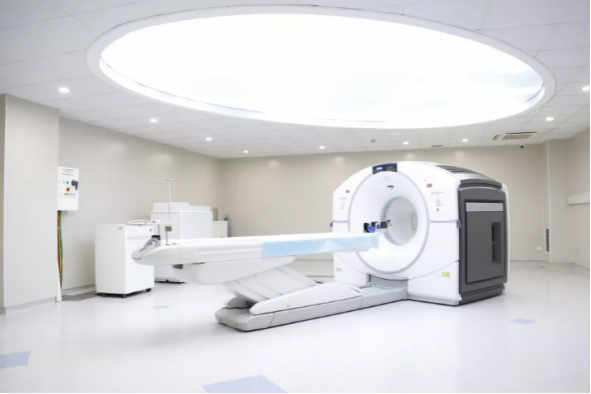

1.医学成像设备
①低介电损耗：Df≤0.012的FR-4用于CT机高压发生器，确保120kV脉冲波形畸变率＜1%。
②生物兼容性：通过ISO 10993-5细胞毒性测试，重金属含量＜50ppm（ICP-MS检测）。

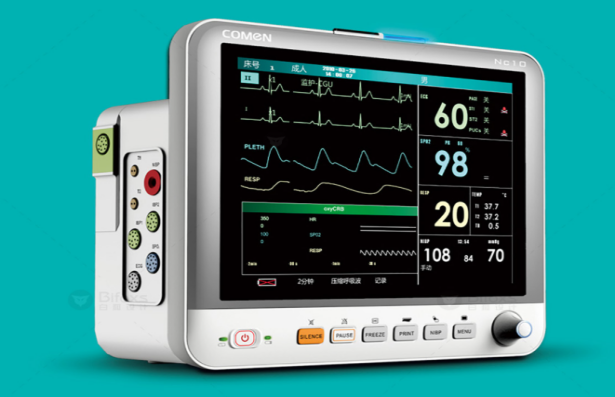

2.便携式监护仪
①微型化设计：6层FR-4基板（0.8mm厚）集成ECG/SpO₂模块，尺寸缩减40%。
②EMI屏蔽：边缘镀铜+导电胶条设计，辐射发射＜30dBμV/m（CISPR 11 Class B）。
六、新兴领域：技术边界拓展
1.卫星通信载荷
①空间环境适配：改性FR-4通过NASA OUTGASSING测试（TML＜1%，CVCM＜0.1%），用于低轨卫星相控阵天线。
②抗辐射加固：掺钆环氧树脂使总电离剂量（TID）耐受＞100krad（ASTM E1249）。
2.物联网边缘节点
①低温启动：-55℃环境下仍保持介电常数波动＜2%（LoRa模块实测数据）。
②耐化学腐蚀：耐FR-4板材在85℃/85%RH/PH=2环境中浸泡48小时，剥离强度保持率＞90%。
七、应用选型数据库（关键参数速查）
应用场景 | 核心参数要求 | 推荐FR-4型号 | 行业认证标准 |
车规级ECU | Tg≥170℃, CAF阻抗＞10⁸Ω | IT-180A | AEC-Q200 Rev-E |
5G基站天线 | Dk=3.8±0.05@28GHz, Df＜0.005 | Megtron 6 | 3GPP 38.141 v16.0 |
医疗CT机 | 耐压＞30kV, Df＜0.010 | Arlon 85N | IEC 60601-1 Ed.3.1 |
航空航天 | TML＜1%, CTE≤10ppm/℃ | Isola I-Tera MT40 | ECSS-Q-ST-70-11C |
技术验证与数据来源：
1.介电性能测试：采用Split Post Dielectric Resonator（SPDR）法，依据IPC TM-650 2.5.5.13
2.热可靠性验证：依据JEDEC JESD22-A104温度循环（-55℃~125℃, 1000次）
3.行业规范：IEC 61249-2-21（无卤素材料）、IPC-6012EM（高可靠性电子装联）
